基于FPGA系統的DDR2電路設計

2020年08月08日 15:09 ? 次閱讀

DDR2電路設計

在高速大數據的應用中,高速大容量緩存是必不可少的硬件。當前在FPGA系統中使用較為廣泛的高速大容量存儲器有經典速度較低的單數據速率的SDRAM存儲器,以及速度較高的雙速率DDR、DDR2、DDR3型SDRAM存儲器,DDR系列的存儲器都需要FPGA芯片有對應的硬件電路結構支持。對于Altera Cyclone IV系列的FPGA,其最高支持到DDR2存儲器(不支持DDR3存儲器,到了Cyclone V系列的FPGA才支持DDR3存儲器)。芯航線AC6102開發板作為一個高速應用型開發板,為了保證系統的存儲帶寬和容量,電路上設計了一組32位的DDR2存儲器,接口時鐘速率可達200MHz,等效數據速率為400MHz,整體系統帶寬為32bit*400M = 12.8Gb/s。

DDR2與FPGA連接方式

每片DDR2存儲器的容量為1Gb,兩片DDR2芯片組合,得到總容量為2Gb。單DDR2存儲器為16bit,兩片存儲器共用控制線和地址線,數據線并列,即組成了32位的2Gb存儲模組。

基于FPGA系統的DDR2電路設計

如下圖所示:

兩片DDR2的CS、WE、CAS、RAS、CLK、CKE、ODT、Addr、BankAddr連接在一起

DDR2_1的16位數據線DQ[15:0]作為32位DDR2存儲電路的低16位數據線連接到FPGA,即DDR2_DQ[15:0]

DDR2_2的16位數據線DQ[15:0]作為32位DDR2存儲電路的高16位數據線連接到FPGA,即DDR2_DQ[31:16]

DDR2_1的2位DQS和DM分別連接到FPGA上,作為32位DDR2存儲電路的DQS[1:0]和DM[1:0]

DDR2_2的2位DQS和DM分別連接到FPGA上,作為32位DDR2存儲電路的DQS[3:2]和DM[3:2]

基于FPGA系統的DDR2電路設計

DDR2供電設計

DDR2電路使用1.8V供電,為了保證DDR2能夠有充足的能量運行,使用了本板供電芯片TPS650243的一路DCDC輸出作為DDR2的1.8V供電,

基于FPGA系統的DDR2電路設計

另外,DDR2的參考電源是否穩定也直接決定了DDR2工作的穩定性,DDR2的參考電源電壓為工作電壓的一半,即0.9V。在一般低成本的設計方案中,可以使用兩個1%精度相同阻值的電阻分壓得到該電壓。AC6102上為了保證DDR2的工作絕對可靠,選擇了使用專用的DDR系列存儲器供電芯片LP2996M,該電源能夠得到精準且穩定的DDRx芯片工作電壓的一半的輸出作為DDR2參考源(VREF),且能夠提供DDRx系列的終端穩壓供電(VTT),VTT是在DDR2需要并聯終端電阻的時候,為終端電阻供電提供電源,只有在多于2片DDR2芯片并聯使用的時候才考慮需要并聯終端電阻,本設計僅使用2片DDR2芯片,因此實際實際不需要用到該芯片的VTT輸出。

基于FPGA系統的DDR2電路設計

FPGA接DDR2時引腳分配策略

DDR2作為高速大容量存儲器,其接口時鐘速率高達200M,且為DDR模式,實際接口數據速率為400M。如此高的接口速率下,FPGA的管腳分配也有相當的講究,根據Altera Cyclone IV系列器件手冊的相關說明,當IO口配置在單端模式時,速度等級為C8的器件,上下兩個BANK最高能支持167兆的IO速率,而左右兩個BANK最高只能支持到133.3M,所以,對于DDR2,需要將引腳分布在BANK3+4或者BANK7+8。當然,如果使用C6的器件,BANK3、4、7、8(即上下bank)的速度可以達到200M、而BANK1、2、5、6(即左右Bank)只能達到166.7M。

即DDR2的引腳分配需要滿足以下條件:

希望速度高,盡量分配在BANK3+BANK4或者BANK7+BANK8

數據總線按照8位或16位分組,對于256腳的這種器件,由于每個BANK的引腳數量有限,因此建議低8位和高8位分別分配在同一個Bank中,同時,對應的DQS和DM也應該和DQ數據分組對應分配在相應的BANK中。對于484腳或者引腳更多的器件,則每16位數據線及對應的DQS和DM分配在同一個BANK中

DDR2的IO電平為1.8V,所以FPGA上接DDR2的BANK,其IO供電電壓應為1.8V

上述提到,DDR2的IO電平味兒1.8V,因此FPGA對應Bank的IO供電電壓頁應該為1.8V,AC6102上,DDR2與FPGA的BANK3和BANK4連接,因此將FPGA芯片的對應IO BANK供電設置為1.8V,如下圖所示:

基于FPGA系統的DDR2電路設計

通過本節介紹,我們了解了FPGA 連接DDR2芯片的電路原理和注意事項,大家可以根據自己的需求,結合我們提供的原理圖,設計自己的軟硬件系統。如有特殊需求,可聯系我們以獲取幫助。

千兆以太網電路設計

以太網接口作為一種互聯型接口,當下應用非常的廣泛。從家用寬帶,到服務器數據交換,再到工業控制,各個地方都能看到以太網的身影。FPGA系統使用以太網,則主要用于高速遠距離的數據傳輸,如LED大屏顯示、監控系統等。以太網數據鏈路,也由早期的電話線傳輸,到后來的專用雙絞線,發展到光纖,高頻無線電,以及現在比較新穎的LIFI。

以太網與FPGA連接

AC6102開發板上,提供了一個千兆以太網接口,該接口由千兆以太網PHY和網絡變壓器接口組成。當需要發送以太網數據時,FPGA把數據發送給PHY芯片,PHY芯片將數據編碼后,通過網絡變壓器將數據加載到網線上。數據經由網絡傳遞到接收方。遠端發送過來的數據,經由網線傳遞給網絡變壓器,網絡變壓器的輸出連接到PHY芯片上,PHY芯片對信號進行解碼后,得到實際的數據,然后將數據傳遞給FPGA芯片。FPGA實現千兆以太網數據傳輸的功能框圖如下所示:

基于FPGA系統的DDR2電路設計

模式配置

RTL8211是一款支持GMII、RGMII、MII接口的以太網物理層收發器,能夠工作在100M Base或1000M Base模式。接口可設置為GMII、RGMII、MII接口。并提供了若干引腳用于配置工作模式。

基于FPGA系統的DDR2電路設計

AC6102默認使用GMII接口,實現該配置的方法是將對應的配置引腳E_COL(對,就是這個引腳,芯片在上電時會檢測該引腳的狀態,并根據該引腳的狀態確定工作模式,正常工作時又是正常的COL功能)通過10K的電阻接到GND。

以太網物理層芯片都有一個器件地址,該地址可通過外部引腳設置,上圖中,R20、R21、R24通過連接到VCC或者GND,決定了芯片的器件地址為001b。當然,這些狀態也僅在芯片上電時刻被讀取,當芯片正常工作后,這些引腳就又恢復了普通功能。

與FPGA引腳連接

AC6102上以太網電路所有與FPGA相連的信號都被分配在了FPGA的BANK8,以獲得更加理想的時序約束效果。以下為RTL8201芯片與FPGA之間的連接關系。

基于FPGA系統的DDR2電路設計

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

寫好狀態機--從2019年全國FPGA競賽談Verilog編碼技巧

理解Verilog編碼技巧掌握FPGA中狀態機的寫法掌握非重疊序列檢測代器Verilog代碼編寫
發燒友學院發表于 2020-04-21 00:00? 21095次閱讀
寫好狀態機--從2019年全國FPGA競賽談Verilog編碼技巧

FPGA開發板中關于晶振幾大問題

芯片的輸入端有輸入電容,走線也有分布電容,沒這個電阻,振蕩器輸出的上下沿有沖擊電流,產生輻射。
發表于 2020-08-08 10:53? 16次閱讀
FPGA開發板中關于晶振幾大問題

戴爾侵權GoodmanDDR4專利 遭起訴

近日,戴爾公司、戴爾技術公司和戴爾技術有限責任公司(統稱“戴爾”)在美國德克薩斯州西區地方法院被 J....
發表于 2020-08-08 10:20? 53次閱讀
戴爾侵權GoodmanDDR4專利 遭起訴

基于可編程邏輯門陣列芯片實現防火墻報文檢測系統的...

內容尋址存儲器(Content Addressable Memory-CAM)能夠在一個硬件時鐘周期....
發表于 2020-08-07 18:10? 57次閱讀
基于可編程邏輯門陣列芯片實現防火墻報文檢測系統的...

采用FPGA可編程器件和USB技術實現地震模擬數...

隨著石油天然氣勘探開發工作的不斷發展,我們所面臨的勘探對象和開發環境也越來越復雜、越來越困難。地震方....
發表于 2020-08-07 18:05? 50次閱讀
采用FPGA可編程器件和USB技術實現地震模擬數...

基于Xilinx Spartan II系列FPG...

精簡指令集計算機RISC(Reduced Instruction Set Computer)是針對復....
發表于 2020-08-07 18:02? 99次閱讀
基于Xilinx Spartan II系列FPG...

利用FPGA器件FLEX EP10K50芯片實現...

直接數字頻率合成(Direct Digital Frequency Synthesis)是從相位概念....
發表于 2020-08-07 17:59? 71次閱讀
利用FPGA器件FLEX EP10K50芯片實現...

采用FPGA器件實現基站模擬測試系統的應用方案

在基站的模擬測試系統中,終端控制子系統負責生成上行測試數據并將其發送到被測基帶板,測試基帶板上行接收....
發表于 2020-08-07 17:53? 53次閱讀
采用FPGA器件實現基站模擬測試系統的應用方案

采用FPGA芯片EP1C12Q240C8實現直接...

自1971年,美國學者J.Tierney等人撰寫的“A Digital Frequency Synt....
發表于 2020-08-07 17:26? 73次閱讀
采用FPGA芯片EP1C12Q240C8實現直接...

基于FPGA器件和VHDL語言的三態電路應用實現...

現場可編程門陣列(FPGA)的出現是超大規模集成電路(VLSI)技術和計算機輔助設計(CAD)技術發....
發表于 2020-08-07 17:14? 78次閱讀
基于FPGA器件和VHDL語言的三態電路應用實現...

基于TMS320C6414 DSP處理器實現通用...

1)器件存儲器容量很有限,無法滿足通信系統數據量大這一要求。以802.16e MIMO 2x2無線通....
發表于 2020-08-07 17:07? 88次閱讀
基于TMS320C6414 DSP處理器實現通用...

MRAM(磁性RAM)是一種使用電子自旋來存儲信...

MRAM(磁性RAM)是一種使用電子自旋來存儲信息的存儲技術(MRAM設備是Spintronics設....
發表于 2020-08-07 17:06? 68次閱讀
MRAM(磁性RAM)是一種使用電子自旋來存儲信...

基于可編程邏輯器件和VHDL語言實現信號源的方案...

在高速數據采集系統中,信號源作為一種校驗設備,需要及時、有效地向采集設備提供高頻信號,用于檢驗數據采....
發表于 2020-08-07 17:02? 64次閱讀
基于可編程邏輯器件和VHDL語言實現信號源的方案...

基于FPGA的實時編碼器可以用在哪些工業領域?

基于FPGA的實時編碼器可用于全球范圍內使用的廣播標準。 R&S SMCV100B支持模擬和數字無線....
發表于 2020-08-07 17:00? 92次閱讀
基于FPGA的實時編碼器可以用在哪些工業領域?

PLC組態FESTO焊槍

在IO設備的端口屬性中,選擇一個具體的傳送介質(例如,100 Mbps全雙工的TP/ITP),然后選....
發表于 2020-08-07 16:56? 86次閱讀
PLC組態FESTO焊槍

通過利用CPLD/FPGA器件實現數字同步復接系...

在數字通信中,為了擴大傳輸容量和提高傳輸效率,通常需要將若干個低速數字碼流按一定格式合并成一個高速數....
發表于 2020-08-07 16:55? 47次閱讀
通過利用CPLD/FPGA器件實現數字同步復接系...

SEW-MOVIDRIVE之ProfiNet網卡

通過TCP/UDP/IP在標準通道上發送非苛求時間的數據,例如:參數、組態數據和互連信息。這滿足自動....
發表于 2020-08-07 16:41? 58次閱讀
SEW-MOVIDRIVE之ProfiNet網卡

基于現場可編程門陣列(FPGA)的硬件加速器件的...

Achronix先前宣布了其用于Speedcore IP的、現已可提供客戶使用的Gen4 FPGA架....
發表于 2020-08-07 15:41? 77次閱讀
基于現場可編程門陣列(FPGA)的硬件加速器件的...

紫光同創推出了Logos-2系列高性價比FPGA...

芯片是信息技術的核心基礎。隨著大數據、人工智能、工業互聯網等技術成為電子信息產業新熱點之際,作為通用....
發表于 2020-08-07 15:30? 62次閱讀
紫光同創推出了Logos-2系列高性價比FPGA...

英特爾Certus?-NX產品可以連接到模擬電機...

Nexus平臺的獨特之處在于采用了FD-SOI工藝。這與之前的CMOS工藝相比有很大區別,能夠極大降....
發表于 2020-08-07 15:14? 111次閱讀
英特爾Certus?-NX產品可以連接到模擬電機...

萊迪思的FPGA提供低功耗協處理,支持sub-L...

低功耗可編程器件的領先供應商萊迪思半導體公司宣布,安霸公司(Ambarella)(NASDAQ:AM....
發表于 2020-08-07 15:09? 47次閱讀
萊迪思的FPGA提供低功耗協處理,支持sub-L...

在元器件價格動蕩不定的年代,內存條成了硬通貨

存儲器之所以能夠存儲數據,靠的還是芯片中的各種晶體管。與邏輯器件不同的是,邏輯器件中數量龐大的晶體管....
發表于 2020-08-07 14:55? 227次閱讀
在元器件價格動蕩不定的年代,內存條成了硬通貨

基于DPWM發生器實現模數轉換器的設計應用方案

這里采用的轉換器,其基本的工作原理是通過DP-WM模塊產生脈寬信號(DPWM)。該信號通過簡單的RC....
發表于 2020-08-07 14:53? 29次閱讀
基于DPWM發生器實現模數轉換器的設計應用方案

無人機新飛控產品的特點性能和為行業發展趨勢

1、軍工品質,穩定可靠。采用全金屬屏蔽外殼與航空連接器,板材質量優越,達到工業級防水、防塵、防震的防....
發表于 2020-08-07 11:54? 187次閱讀
無人機新飛控產品的特點性能和為行業發展趨勢

英特爾傲騰持久內存進一步加速AI與數據分析,加速...

除了CPU,英特爾還提供了GPU、FPGA、專用AI芯片等豐富的硬件產品,并與業界生態伙伴一起開發軟....
發表于 2020-08-07 11:47? 418次閱讀
英特爾傲騰持久內存進一步加速AI與數據分析,加速...

個人的學習資料匯總貼

【個人的學習資料匯總貼】 MYMINIEYE:60天FPGA工程師入門就業項目實戰特訓營(視頻+開發板) http:...
發表于 2020-08-07 11:16? 0次閱讀
個人的學習資料匯總貼

基于FPGA器件EP1C3和接口芯片CP2102...

傳統的邏輯分析儀體積龐大、價格昂貴、通道數目有限,并且在數據采集、傳輸、存儲、顯示等方面存在諸多限制....
發表于 2020-08-07 10:02? 46次閱讀
基于FPGA器件EP1C3和接口芯片CP2102...

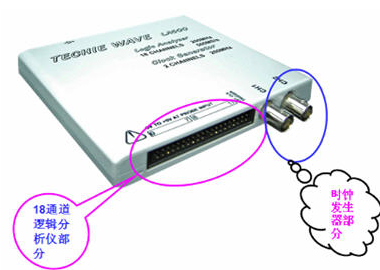

TWLA500邏輯分析儀的功能測試及應用范圍分析

FAE:現場技術支持。給客戶提供你所銷售產品應用上的技術支持,并對客戶提出的質量問題進行處理。FAE....
發表于 2020-08-07 08:37? 213次閱讀
TWLA500邏輯分析儀的功能測試及應用范圍分析

在FPGA中實現嵌入式邏輯分析儀的系統開發與調試...

嵌入式邏輯分析儀Signal Tap II在對系統硬件模塊進行監測時,是將測得的樣本數據暫存于目標器....
發表于 2020-08-06 17:53? 144次閱讀
在FPGA中實現嵌入式邏輯分析儀的系統開發與調試...

基于Altera的FPGA器件完整設計流程以及開...

近年來,隨著微電子學的迅速發展以及SoC(System on Chip,片上系統)技術在設計領域引起....
發表于 2020-08-06 17:50? 203次閱讀
基于Altera的FPGA器件完整設計流程以及開...

基于FPGA芯片為核心實現通用實驗系統的軟硬件設...

隨著FPGA技術的不斷發展和EDA工具軟件的完善,在FPGA芯片上實現的各種復雜算法和構建SOPC系....
發表于 2020-08-06 17:46? 100次閱讀
基于FPGA芯片為核心實現通用實驗系統的軟硬件設...

采用Cyclone系列EP1C6Q240C8 F...

振動模擬器的原理框圖如圖1所示,圖中由ADC模塊分別接收調頻和調幅信號給FPGA模塊,FPGA模塊將....
發表于 2020-08-06 17:42? 120次閱讀
采用Cyclone系列EP1C6Q240C8 F...

利用現場可編程門陣列實現DTMF信號接收及判別電...

要設計一個能夠完成DTMF信號的接收及判別電路系統,可以考慮的方案有很多,可以選擇利用MCU編程實現....
發表于 2020-08-06 17:37? 71次閱讀
利用現場可編程門陣列實現DTMF信號接收及判別電...

采用FPGA器件控制ADC和數據傳輸實現數據采集...

數據采集系統是計算機測控系統中不可或缺的組成部分,是影響測控系統的精度等性能指標的關鍵因素之一。常用....
發表于 2020-08-06 17:22? 102次閱讀
采用FPGA器件控制ADC和數據傳輸實現數據采集...

基于FPGA器件XC2VP20-FF1152實現...

科學級CCD相機(Scientific grade CCD camera)是一種具有低噪聲、高靈敏度....
發表于 2020-08-06 17:21? 48次閱讀
基于FPGA器件XC2VP20-FF1152實現...

基于現場可編程門陣列技術設計時鐘分配網絡的應用方...

自產生到現在,現場可編程門陣列(FPGA)以其獨特的優點被成功應用在工業控制、數據通信、計算機硬件等....
發表于 2020-08-06 17:17? 56次閱讀
基于現場可編程門陣列技術設計時鐘分配網絡的應用方...

基于Altera的FPGA器件和VHDL語言實現...

傳統的數據采集系統,通常采用單片機或DSP作為主要控制模塊,控制ADC、存儲器和其他外圍電路的工作。....
發表于 2020-08-06 17:02? 37次閱讀
基于Altera的FPGA器件和VHDL語言實現...

對Xilinx Cyclone系列EP2C8Q2...

在驗證和調試系統時,傳統上是把信號線引到I/O引腳,然后采用示波器、邏輯分析儀或總線分析儀進行測量和....
發表于 2020-08-06 17:00? 101次閱讀
對Xilinx Cyclone系列EP2C8Q2...

采用Altera的FPGA器件實現電池管理系統的...

便攜式設備的便攜性是與電池的發展息息相關的,從最初的鉛酸電池、鎳鎘(Ni-Cd)電池發展到鎳氫(Ni....
發表于 2020-08-06 16:48? 84次閱讀
采用Altera的FPGA器件實現電池管理系統的...

基于FPGA EPlS30芯片和AD變換器實現導...

INS/GPS組合導航系統在軍事領域和民用方面的運動載體中得到了廣泛應用。INS是組合導航系統中的核....
發表于 2020-08-06 16:20? 49次閱讀
基于FPGA EPlS30芯片和AD變換器實現導...

基于可編程邏輯器件實現數字下變頻系統的設計

數字下變頻DDC(digital down lonvwrsionl作為系統前端A/D轉換器與后端通用....
發表于 2020-08-06 15:31? 89次閱讀
基于可編程邏輯器件實現數字下變頻系統的設計

上交所正式受理上海普冉半導體科創板IPO申請

8月3日,上交所正式受理了普冉半導體(上海)股份有限公司(以下簡稱普冉股份)的科創板上市申請。 招股....
發表于 2020-08-06 15:20? 588次閱讀
上交所正式受理上海普冉半導體科創板IPO申請

ADI的Blackfin DSP處理器BF70X...

ADI公布了Blackfin DSP處理器BF70X,該DSP處理器是BF51X系列的升級,采用了最....
發表于 2020-08-06 12:02? 112次閱讀
ADI的Blackfin DSP處理器BF70X...

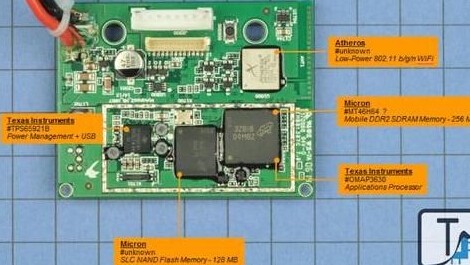

德關于州儀器OMAP3630應用處理器與 USB...
