讓IIoT在工廠車間之外發揮更大作用

2020年08月13日 09:18 ? 次閱讀

  物聯網(IoT)和工業物聯網(IIoT)已成為互聯工廠的代名詞,它們使傳統工廠更加智能化,以獲得更高效率所帶來的收益。如今,工廠監控設備配置越來越普遍,諸如化學品儲罐、泵設備、檢漏設備或火災防控設備等。IIoT的下一階段會涉及工廠連接,并擴展到工廠范圍之外。

  將傳統工廠車間之外的資產經濟有效地集成到工廠控制基礎設施中,無線電池供電的感測和控制起著至關重要的作用。當超出工廠原有范圍時,為何電池供電的感測和控制具有重要意義?答案很簡單:工廠通常會隨時間(有時甚至是幾十年)的推移而發展,電池供電的感測和控制功能則可將節點不受限制地置于工廠最初設計中可能從未想到的位置。電池供電的感測和控制節點無需專用的電源和通信線路,而傳統情況下,擴展到原有工廠車間基礎設施之外,需要電源和通信線材,從而導致部署困難和成本高昂。

  為使電池供電的感測和控制切實可行地集成到工廠環境中,感測和控制節點必須能夠在更長的時間范圍內可靠運行,且無需更換電池或為電池充電。電池供電的感測和控制實現通常在其內核處具有諸如傳感器、低壓處理器和無線通信模塊之類的元素,而所有這些元素都需要以極節能的方式進行操作。

  這些內核組件通常需要選擇可能不易于互相操作的器件。例如,在低壓器件及其不同的工作模式中,不同的輸入/輸出(I/O)電壓電平普通存在。低功耗傳感器I/O處于有源狀態時可在1.8 V下工作,但是在深度睡眠模式下,I/O可降至1 V以下,以節省電池壽命。類似地,處理器和通信模塊的I/O電壓電平可在有源操作期間以2.5 V的電壓運行,然后在低功耗模式下降至更低的電壓。

  如何才能將感測和控制設計的內核組件整合,并仍然實現其低功耗功能呢?答案很簡單:使用TI的AXC電平轉換器系列之類的低功耗電平轉換器器件。該器件不僅支持低功耗操作,還支持將I/O電平降至0.65 V(從3.3 V降至0.65 V)。AXC電平轉換器器件能夠在接口的內核組件之間實現低功耗電平轉換,如串行外設接口、通用異步接收器發送器、通用I/O及任何其他推挽接口,也可以在這些器件超低功耗模式相關的低電壓I/O電平間實現轉換。AXC系列支持低至0.65 V電壓電平的能力使無線電池供電的感測和控制應用進入可將I/O電平限制在1 V以下的省電模式。

  AXC器件的位計數范圍從1到8位不等,低位計數的單通道(SN74AXC1T45) 和雙通道 (SN74AXC2T45、SN74AXC2T245) 器件采用極小型微型四方扁平無鉛封裝,有利于電路板IIoT感測和控制中常見的有限空間設計。圖1所示為處于有源模式和睡眠模式的微控制器和傳感器鏈路的示例,以及每種操作模式的示例I/O電平。



讓IIoT在工廠車間之外發揮更大作用

  圖1:有源和睡眠模式下的微控制器到傳感器鏈路

  圖1所示的鏈路類型在許多工業傳感應用中已經實現,如工廠自動化中使用的通信模塊系統。SN74AXC2T245之類的器件可使傳感器和微控制器在有源模式下高效運行,同時優化睡眠或低功率模式下的電源效率。在有源模式和靜態模式下,SN74AXC2T245自身功耗也非常低。

  AXC電平轉換器系列可實現低電壓和低功耗IIoT感測和控制節點。這些節點可擴展到工廠車間原始面積之外。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

第5屆中國IoT大會之工業物聯分論壇

直播亮點:● 打造中國特色泛工業物聯網云平臺● LoRa 在工業物聯網市場應用● 利用物聯網技術智能化您的工業場景● 基
發燒友學院發表于 2018-12-18 00:00? 979次閱讀
第5屆中國IoT大會之工業物聯分論壇

Dialog其FusionHD? NOR閃存兼容...

FusionHD支持功能豐富的可穿戴設備、智能耳戴式設備、傳感器邊緣設備和工業物聯網系統等對代碼存儲....
發表于 2020-08-13 10:19? 17次閱讀
Dialog其FusionHD? NOR閃存兼容...

物聯網以及智能網關

2G、3G減頻退網,5G商用加速,推動物聯網產業鏈爆發式增長。物聯網顧名思義是物與物的連接。有概念指出,物聯網是指...
發表于 2020-08-12 13:53? 0次閱讀
物聯網以及智能網關

制造業中的物聯網和工業物聯網的未來七件事

在過去的十年間,物聯網(IoT)和工業物聯網(IIoT)一直是制造車間中的重要特征,而且這一趨勢不會....
發表于 2020-08-12 11:58? 155次閱讀
制造業中的物聯網和工業物聯網的未來七件事

工業物聯網(IIoT)的傳感器和無線技術的應用和...

從連接的家庭和智能可穿戴設備到工業4.0和智能城市應用,無線傳感器網絡(WSN)幾乎遍布所有可能的應....
發表于 2020-08-12 11:58? 179次閱讀
工業物聯網(IIoT)的傳感器和無線技術的應用和...

工業物聯網中如何采取措施應對網絡攻擊

IIoT正在將一切從風力渦輪機和工廠自動化轉變為關鍵基礎設施。但是,在這個智能、互聯的世界中,網絡攻....
發表于 2020-08-11 17:01? 107次閱讀
工業物聯網中如何采取措施應對網絡攻擊

藍牙成為IIoT的關鍵網絡技術

和大多數人一樣,我認為藍牙是一種有用的但面向消費者的技術,它讓我可以輕松地將智能手機與各種耳機、便攜....
發表于 2020-08-11 16:30? 21次閱讀
藍牙成為IIoT的關鍵網絡技術

了解工業物聯網和物聯網的異同

工業物聯網連接了交通、發電和醫療等行業的機器和設備。潛力很大,風險也很大。每個人都聽說過物聯網,智能....
發表于 2020-08-11 16:19? 32次閱讀
了解工業物聯網和物聯網的異同

X-CUBE-CLASSB適用于 WB 系列 S...

面向安全至關重要的家用電器,X-CUBE-CLASSB 通過了 Underwriters Labor....
發表于 2020-08-11 15:33? 24次閱讀
X-CUBE-CLASSB適用于 WB 系列 S...

Telit 公司為客戶提供基礎性物聯網技術

·增強的設備管理能力:遠程監控、軟件 / 固件空中(Over-The-Air)更新、預警、規則、活動....
發表于 2020-08-11 15:21? 287次閱讀
Telit 公司為客戶提供基礎性物聯網技術

微控制器軟件設計的主要功能有哪些?

MCU 控制軟件整個系統中最重要的環境。我們使用匯編語言編程,采用自頂向下(top-down)的程序....
發表于 2020-08-11 14:38? 49次閱讀
微控制器軟件設計的主要功能有哪些?

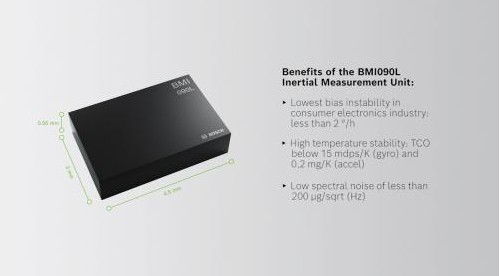

為什么說BMI090L專為工業物聯網以及白色家電...

為了響應不斷增長的市場需求,Bosch Sensortec 在“長期供貨計劃”中提供三種產品:BMI....
發表于 2020-08-11 10:49? 133次閱讀
為什么說BMI090L專為工業物聯網以及白色家電...

MSAN-144 MT8841呼叫號碼識別電路在微控制器和串并轉換器

MSAN-144 MT8841呼叫號碼識別電路在微控制器和串并轉換器中的應用。本申請的目的是提供有關呼叫號碼識別電路...
發表于 2020-08-11 09:24? 0次閱讀
MSAN-144 MT8841呼叫號碼識別電路在微控制器和串并轉換器

安世半導體的成功將再次復制?

我們都知道,集成電路(IC)是由芯片、引線和引線框架、粘接材料、封裝材料等幾大部分構成。其中,引線框....
發表于 2020-08-10 16:06? 316次閱讀
安世半導體的成功將再次復制?

SCSI控制器進入復位狀態時的注意事項

FAS466 微處理器接口可以連接多種微處理器或 DSP;而DMA接口則主要與外部DMA控制器連接?....
發表于 2020-08-10 14:34? 48次閱讀
SCSI控制器進入復位狀態時的注意事項

基于RISC架構的 ARM 微處理器的特點

4)嵌入式微處理器必須功耗很低,尤其是用于便攜式的無線及移動的計算和通信設備中靠電池供電的嵌入式系統....
發表于 2020-08-10 11:05? 179次閱讀
基于RISC架構的 ARM 微處理器的特點

AI芯片與工業物聯網有何優勢和差異化?

變幻莫測市場風云下,探境科技是其中的一個重要玩家。自2017年成立,探境科技沿著端側AI芯片的方向一....
發表于 2020-08-10 10:41? 264次閱讀
AI芯片與工業物聯網有何優勢和差異化?

用于LPC15xx微控制器的12MHz晶體單元的FA-20H

FA-20H,用于LPC15xx微控制器的12MHz晶體單元的FA-20H,振蕩電路和選擇指南用于移動電話,藍牙,W-L...
發表于 2020-08-10 06:19? 0次閱讀
用于LPC15xx微控制器的12MHz晶體單元的FA-20H

單片機晶振電路的原理和作用圖解

還有一點,一般帶有微控制器的電路板,電路功能是否正常,是需要編寫一定的驗證程序來測試電路板的性能的,....
發表于 2020-08-08 17:34? 86次閱讀
單片機晶振電路的原理和作用圖解

新基建的浪潮之下,工業物聯網將賦能各行各業

關于新型基礎設施建設(簡稱新基建),徹底火了。在國家層面,被視為經濟轉型升級的核心推進器和未來經濟增....
發表于 2020-08-07 16:02? 179次閱讀
新基建的浪潮之下,工業物聯網將賦能各行各業

工業物聯網(IIoT)日益成為網絡攻擊的目標

如果沒有可靠的身份驗證,則有可能將惡意軟件連接、克隆或加載到正版設備上。隨后,“不良行為者”可以利用....
發表于 2020-08-07 14:33? 153次閱讀
工業物聯網(IIoT)日益成為網絡攻擊的目標

用于LPC11Uxx微控制器的12MHz晶體單元的振蕩電路

FA-238V,用于LPC11Uxx微控制器的12MHz晶體單元的振蕩電路和選擇指導用于移動電話,藍牙,W-LAN,I...
發表于 2020-08-07 10:17? 0次閱讀
用于LPC11Uxx微控制器的12MHz晶體單元的振蕩電路

用于LPC11Uxx微控制器的12MHz晶體單元的選擇指南

FA-20H,振蕩電路和用于LPC11Uxx微控制器的12MHz晶體單元的選擇指南用于移動電話,藍牙,W-LAN,IS...
發表于 2020-08-07 09:41? 0次閱讀
用于LPC11Uxx微控制器的12MHz晶體單元的選擇指南

用于LPC15xx微控制器的12MHz晶體單元的振蕩電路

FA-238V,用于LPC15xx微控制器的12MHz晶體單元的振蕩電路和選擇指導用于移動電話,藍牙,W-LAN,IS...
發表于 2020-08-07 09:41? 0次閱讀
用于LPC15xx微控制器的12MHz晶體單元的振蕩電路

用于LPCxxxx微控制器的12MHz晶體單元的振蕩電路

FA-238V,用于LPCxxxx微控制器的12MHz晶體單元的振蕩電路和選擇指導用于移動電話,藍牙,W-LAN,IS...
發表于 2020-08-07 09:41? 0次閱讀
用于LPCxxxx微控制器的12MHz晶體單元的振蕩電路

泰利特新推出控制面板工具包括內置的制圖與可視化功...

泰利特物聯網連接SIM卡和定制數據套餐已經包含了基于網絡的連接管理能力,更先進的控制面板功能對此進行....
發表于 2020-08-06 16:16? 58次閱讀
泰利特新推出控制面板工具包括內置的制圖與可視化功...

新思科技提供定制系統級芯片,以供高度安全的工業物...

Synopsys IP營銷副總裁John Koeter表示:“隨著聯網的物聯網設備中的安全漏洞不斷增....
發表于 2020-08-06 16:10? 52次閱讀
新思科技提供定制系統級芯片,以供高度安全的工業物...

微控制器PWM外設及其目標負載的同步與防止相位延...

大多數微控制器至少有一個脈沖寬度調制 (PWM) 外設,以方波形式生成多個波形。這些 PWM 輸出可....
發表于 2020-08-05 15:19? 285次閱讀
微控制器PWM外設及其目標負載的同步與防止相位延...

國內領先的工業物聯網軟硬件解決方案商——有人物聯...

有人物聯網定位“可信賴的智慧工業物聯網伙伴”,自成立以來專注工業聯網通訊產品的研發、生產及銷售,是業....
發表于 2020-08-04 15:11? 321次閱讀
國內領先的工業物聯網軟硬件解決方案商——有人物聯...

用于物聯網數據處理的微控制器的功能

最近物聯網(IoT)相關的文章充斥在許多電子工程雜志或期刊,數量上也是多的不計其數。眾所周知雖然物聯網的服務五花...
發表于 2020-08-04 07:37? 0次閱讀
用于物聯網數據處理的微控制器的功能

基于RT-Thread + MicroLab,零...

GND board上帶在DHT11溫濕度傳感器,RT-Thread有相應的軟件包,直接利用簡單快捷。....
發表于 2020-08-03 15:41? 192次閱讀
基于RT-Thread + MicroLab,零...

用于智能樓宇和工業物聯網(IoT)的網狀網絡

適當部署的藍牙低功耗網狀網絡可以比傳統的P2P藍牙通信覆蓋更大的距離,因為節點可以將數據包中繼到傳輸....
發表于 2020-08-03 15:07? 224次閱讀
用于智能樓宇和工業物聯網(IoT)的網狀網絡

如何利用5G技術實現工業物聯網的轉型?

這涉及到使用工業物聯網實現核心工業操作的自動化,范圍從工廠車間的機器人到倉庫中的物流,甚至是交貨流程....
發表于 2020-08-03 11:33? 235次閱讀
如何利用5G技術實現工業物聯網的轉型?

邊緣AI可以在電機控制等工業物聯網中進行應用?

“隨著云計算的快速發展和普及,邊緣計算開始在人工智能領域越來越受重視,產生這種現象的原因是很多的,例....
發表于 2020-08-03 11:22? 272次閱讀
邊緣AI可以在電機控制等工業物聯網中進行應用?

關于Bosch Sensortec的新一代傳感器...

不過當然,“較大的傳感器意味著更高的敏感度,但也會消耗更多功率;”Girardin解釋:“電池的限制....
發表于 2020-07-31 15:22? 310次閱讀
關于Bosch Sensortec的新一代傳感器...

NASDAQ: MXIM宣布推出支持無線連接的M...

MAX32666 MCU是Maxim Integrated功能豐富的智能化DARWIN家族MCU的最....
發表于 2020-07-31 14:49? 250次閱讀
NASDAQ: MXIM宣布推出支持無線連接的M...

嵌入式微處理器的體系結構_嵌入式微處理器和微控制...

馮諾依晏體系結構也稱普林斯頓結構, 是-種將程序指令存儲器和數據存儲器合并在一起的存儲結構。
發表于 2020-07-30 15:35? 149次閱讀
嵌入式微處理器的體系結構_嵌入式微處理器和微控制...

宏電工業物聯網平臺如何實現智能運維、預測性維護?

H3360車載智能綜合網關是一類帶邊緣計算、二次開發能力的網關。具有開放式軟件架構設計,提供快速靈活....
發表于 2020-07-30 11:07? 341次閱讀
宏電工業物聯網平臺如何實現智能運維、預測性維護?

簡述在工廠環境監控和安全防護中物聯網技術的必要性...

為了滿足工廠環境監控和安全防護的應用需求,大部分物聯網系統的設計至少分為兩層:無線傳感器網絡采集層和....
發表于 2020-07-30 10:36? 260次閱讀
簡述在工廠環境監控和安全防護中物聯網技術的必要性...

工業物聯網將傳統工業提升到了智能工業的新階段

工業物聯網應用的重要領域。具有環境感知能力的各類終端、基于泛在技術的計算模式、移動通信等不斷融入到工....
發表于 2020-07-30 10:19? 334次閱讀
工業物聯網將傳統工業提升到了智能工業的新階段

機器智能快速發展,人機配合將達到更優的智能水平

德國工業4.0和美國工業互聯網很多共同點,在智能化這個基礎上是基本一致的。德國在基本的制造領域,比如....
發表于 2020-07-30 10:10? 74次閱讀
機器智能快速發展,人機配合將達到更優的智能水平

ASM與智路資本合作建立合資公司

ASM公司的引線框架事業部在全球引線框架領域排名前三,該事業部具有先進的制造技術與長遠的產品路線規劃....
發表于 2020-07-29 16:09? 156次閱讀
ASM與智路資本合作建立合資公司

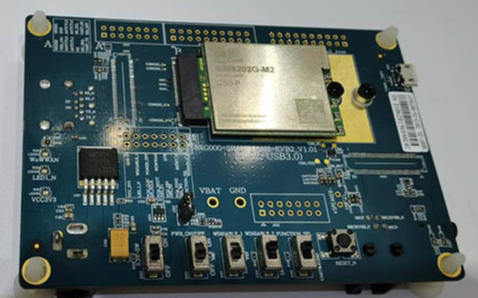

小尺寸,連接5G大時代! 芯訊通5G模組SIM8...

作為模組領域的領軍企業,芯訊通早于2018年推出首款5G模組SIM8200EA-M2. 今天,擁有全....
發表于 2020-07-29 13:56? 5496次閱讀
小尺寸,連接5G大時代! 芯訊通5G模組SIM8...

多通道24位工業模數轉換器的工作原理、性能特點與...

ADS1274/ADS1278是德州儀器(TI)推出的多通道24位工業模數轉換器(ADC),內部集成....
發表于 2020-07-29 12:38? 69次閱讀
多通道24位工業模數轉換器的工作原理、性能特點與...

基于微控制器8線I/O端口實現8段條形圖LED顯...

帶有數字顯示器的儀器設計也許會受益于一個提供顯示參數的模擬版的副顯示器。條形圖顯示器提供了一種很容易....
發表于 2020-07-29 09:13? 926次閱讀
基于微控制器8線I/O端口實現8段條形圖LED顯...

利用FPGA芯片EP1C3T144I-7和模數轉...

數字信號處理是過去四十年以來快速發展起來的科學和工程領域,這種快速發展是數字計算機技術和集成電路技術....
發表于 2020-07-28 17:20? 69次閱讀
利用FPGA芯片EP1C3T144I-7和模數轉...

德州儀器的傳感功能和連接技術演示介紹

11月13日至16日在德國慕尼黑電子展——全球領先的電子元器件展會上,我們展示了以上提及的各類創新。....
發表于 2020-07-28 16:00? 233次閱讀
德州儀器的傳感功能和連接技術演示介紹

瑞薩電子迎來RA微控制器生態系統 第二階段即用...

在2019年11月引入首批合作伙伴的基礎上,RA合作伙伴生態系統持續擴展,現已擁有50多個合作伙伴和....
發表于 2020-07-28 10:59? 338次閱讀
瑞薩電子迎來RA微控制器生態系統  第二階段即用...

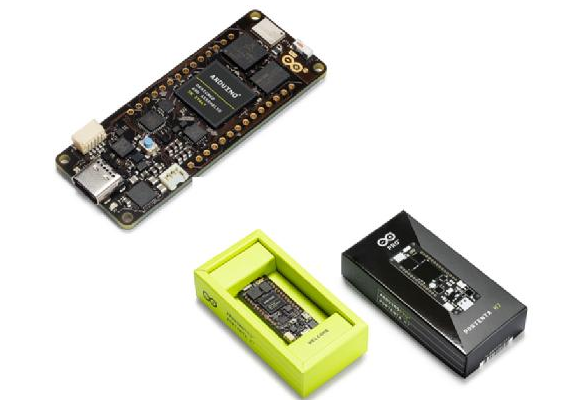

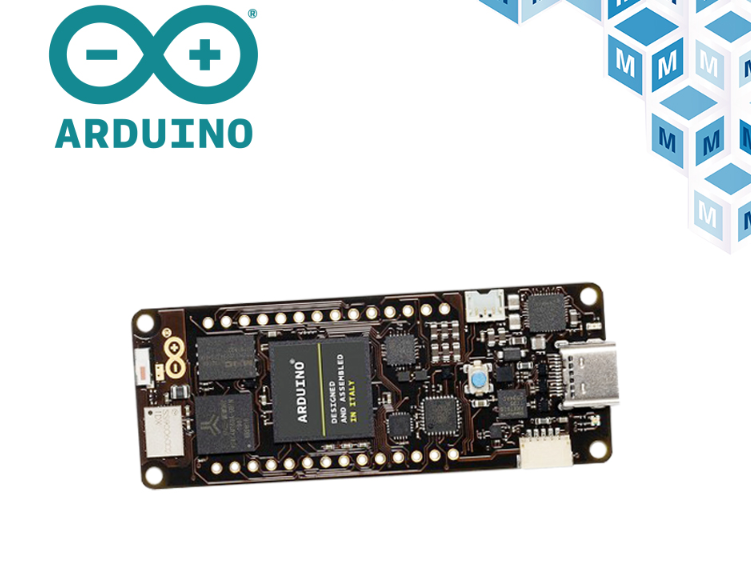

貿澤開售面向專業創客與工業市場的強大Arduin...
