TTL與非門的基本結構、工作原理和特性

2020年08月08日 11:56 ? 次閱讀

分立元件門電路雖然結構簡單,但是存在著體積大、工作可靠性差、工作速度慢等許多缺點。1961年美國德克薩斯儀器公司率先將數字電路元器件和連線制作在同一硅片上,制成了集成電路。由于集成電路體積小、質量輕、工作可靠,因而在大多數領域迅速取代了分立元件電路。隨著集成電路制作工藝的發展,集成電路的集成度越來越高。

TTL信號是數字信號.CMOS傳輸門(Transmission Gate)是一種既可以傳送數字信號又可以傳輸模擬信號的可控開關電路。

按照集成度的高低,將集成電路分為小規模集成電路、中規模集成電路、大規模集成電路、超大規模集成電路。根據制造工藝的不同,集成電路又分為雙極型和單極型兩大類。TTL門電路是目前雙極型數字集成電路中用的最多的一種。

TTL門電路中用的最普遍的是與非門電路,下面以TTL與非門為例,介紹TTL電路的基本結構、工作原理和特性。

(1)TTL與非門的基本結構

圖1是TTL與非門的電路結構??梢钥闯?,TTL與非門電路基本結構由3部分構成:輸入級、中間級和輸出級。因為電路的輸入端和輸出端都是三極管結構,所以稱這種結構的電路為三極管---三極管邏輯電路。

TTL與非門的基本結構、工作原理和特性

圖1 TTL與非門電路的基本結構

輸入級:輸入級是一個與門電路結構。T1是多發射極晶體管,可以把它的集電結看成一個二極管,把發射結(三個發射結)看成是與前者背靠背的3個二極管,如圖2所示。由此看出,輸入級就是一個與門電路:Y=A·B·C。

TTL與非門的基本結構、工作原理和特性

(a)多發射極晶體管(b)多發射極晶體管的等效二級管電路

圖2 多發射極晶體管的等效電路

中間級:由三極管T2和電阻RC1、RE2組成。在電路的開通過程中利用T2的放大作用,為輸出管T3提供較大的基極電流,加速了輸出管的導通。所以,中間級的作用是提高輸出管的開通速度,改善電路的性能。

輸出級:由三極管T3、T4、二極管D和電阻RC4組成。如圖3所示,圖3(a)是前面講過的三極管非門電路,圖3(b)是TTL與非門電路中的輸出級。從圖中可以看出,輸出級由三極管T3實現邏輯非的運算。但在輸出級電路中用三極管T4、二極管D和RC4組成的有源負載替代了三極管非門電路中的RC,目的是使輸出級具有較強的負載能力。

TTL與非門的基本結構、工作原理和特性

圖3 晶體管非門電路與TTL與非門輸出級

(2)工作原理

在下面的分析中假設輸入高、低電平分別為3.6V和0.3V,PN結導通壓降為0.7V。

①輸入全為高電平3.6V(邏輯1)

如果不考慮T2的存在,則應有UB1=UA+0.7=4.3V。顯然,在存在T2和T3的情況下,T2和T3的發射結必然同時導通。而一旦T2和T3導通之后,UB1便被鉗在了2.1V(UB1=0.7×3=2.1V),所以T1的發射結反偏,而集電結正偏,稱為倒置放大工作狀態。由于電源通過RB1和T1的集電結向T2提供足夠的基極電位,使T2飽和,T2的發射極電流在RE2上產生的壓降又為T3提供足夠的基極電位,使T3也飽和,所以輸出端的電位為UY=UCES=0.3V, UCES為T3飽和壓降。

可見實現了與非門的邏輯功能之一:輸入全為高電平時,輸出為低電平。

②輸入低電平0.3V(邏輯0)

當輸入端中有一個或幾個為低電平0.3V(邏輯0)時,T1的基極與發射級之間處于正向偏置,該發射結導通,T1的基極電位被鉗位到UB1=0.3+0.7=1V。T2和T3都截止。由于T2截止,由工作電源VCC流過RC2的電流僅為T4的基極電流,這個電流較小,在RC2上產生的壓降也小,可以忽略,所以UB4≈VCC=5v,使T4和D導通,則有:UY=VCC-UBE4-UD=5-0.7-0.7=3.6V。

可見實現了與非門的邏輯功能的另一方面:輸入有低電平時,輸出為高電平。

綜合上述兩種情況,該電路滿足與非的邏輯功能,是一個與非門。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

《計算機體系結構—網絡篇4》之TTL、TCP/IP協議族詳述、ARP欺騙、DNS劫持

點擊右方"佳嵌"圖標,可以看所有課程。我們將《嵌入式工程師-系列課程》分成兩大階段:第一階段:《計算機體系結構》課程&n
發燒友學院發表于 2018-12-08 00:00? 3241次閱讀
《計算機體系結構—網絡篇4》之TTL、TCP/IP協議族詳述、ARP欺騙、DNS劫持

詳細分析TTL與非門電路各部分功能

TTL與非門(TTL推挽式與非門)是TTL集成邏輯門的一種,主要由三極管和二極管構成。如圖(a)所示....
發表于 2020-08-08 10:27? 29次閱讀
詳細分析TTL與非門電路各部分功能

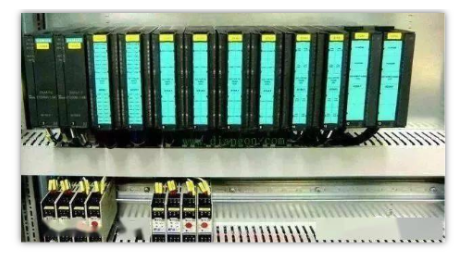

集中處理控制信號,還有輸出執行器的PLC

PLC是在邏輯控制和順序控制的基礎上發展而來的,作為繁重的繼電器控制柜,交流接觸器控制柜的替代者,較....
發表于 2020-08-06 11:41? 42次閱讀
集中處理控制信號,還有輸出執行器的PLC

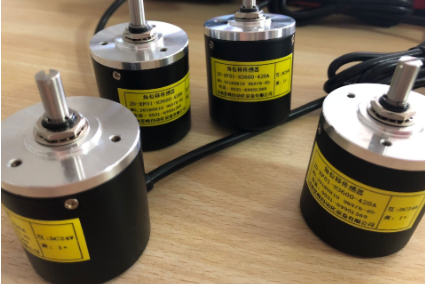

模擬信號角位移傳感器中的這三種信號

角位移傳感器,顧名思義,就是測量角度的位移傳感器,而現在的采集系統也是多種多樣的,所以對角位移輸出的....
發表于 2020-08-06 11:37? 39次閱讀
模擬信號角位移傳感器中的這三種信號

XC-80補償器提供在屏幕上實時顯示激光讀數的功...

激光頭和云臺體積很小,能夠方便地固定在標準磁性座上,可以在不方便使用三腳架固定的應用條件下使用。XL....
發表于 2020-08-05 16:05? 25次閱讀
XC-80補償器提供在屏幕上實時顯示激光讀數的功...

關于家用呼吸機等系列產品特點

美國Siargo 質量流量傳感器模塊 - FS6122系列是專為急救呼吸機和家用呼吸機等呼吸回路而設....
發表于 2020-08-05 14:35? 111次閱讀
關于家用呼吸機等系列產品特點

基于RS485的多點雙向通信電路實現設計

RS485可以采用二線和四線兩種方式,二線制可以實現真正的多點雙向通信。
發表于 2020-08-04 17:25? 207次閱讀
基于RS485的多點雙向通信電路實現設計

模擬信號的基本原理和信號編碼方案介紹

在長距離傳輸時,信號由于衰減、噪聲和導線束中其他導線的干擾而退化。模擬信號可以周期性地加以放大,但是....
發表于 2020-08-03 15:27? 114次閱讀
模擬信號的基本原理和信號編碼方案介紹

請問如何將模擬信號按比例?

需要用STM32的AD檢測外部模擬量,電壓范圍0--10V,如何將0--10V按比例縮小到0--3.3V? 方案一:電阻分壓+射...
發表于 2020-07-24 23:10? 0次閱讀
請問如何將模擬信號按比例?

測試壓力傳感器設計使用阻尼的變化來量化壓力變化

本文將重點關注三種信號格式:HART的模擬信號、數字信號(二進制)和脈沖信號(在這里我們忽略各種現場....
發表于 2020-07-21 11:19? 41次閱讀
測試壓力傳感器設計使用阻尼的變化來量化壓力變化

壓力傳感器是什么,該如何選擇壓力傳感器

選擇壓力傳感器首先要確定測的是什么壓力,壓力傳感器分為測機械壓力和氣壓(液壓),機械壓力單位通常為N....
發表于 2020-07-21 10:38? 132次閱讀
壓力傳感器是什么,該如何選擇壓力傳感器

壓力傳感器在礦山機械液壓泵站上的應用

鉆頭旋轉,深入地下,機器轟鳴聲中,一臺旋挖鉆機正在開足馬力進行工作。從采礦到選礦,旋挖鉆機、挖掘機、....
發表于 2020-07-15 17:49? 164次閱讀
壓力傳感器在礦山機械液壓泵站上的應用

傳感器前級信號處理

傳感器所感知、檢測、轉換和傳遞的信息表現形式為不同的電信號。傳感器輸出電信號的參量形式可分為電壓輸出....
發表于 2020-07-05 10:20? 98次閱讀
傳感器前級信號處理

晶體管開關電路設計案例分析

為反向基極電流提供一個低阻抗的通路。這個為“開關”關的動作提供了盡可能快的支持,因為它迅速讓電荷從三....
發表于 2020-07-03 09:53? 507次閱讀
晶體管開關電路設計案例分析

典型的RS485通信芯片 485應用電路舉例

以TI 3082為例,芯片本身只能保證4KV HBM的ESD防護,而系統要求為8KV接觸放電,此時就....
發表于 2020-07-02 16:51? 394次閱讀
典型的RS485通信芯片 485應用電路舉例

機器人運動過程等待條件FB SPS的結合BRAK...

如果處理中斷例程的時間短于主程序中制定的軌跡規劃,則機器人可不中斷而繼續運行。如果中斷例程所需的時間....
發表于 2020-06-28 10:23? 378次閱讀
機器人運動過程等待條件FB SPS的結合BRAK...

TTL集成門電路典型輸入級形式

所謂TTL就是transistor transistor logic,就是說是由晶體管和晶體管之間構....
發表于 2020-06-26 09:55? 198次閱讀
TTL集成門電路典型輸入級形式

TTL和CMOS門電路的區別 COMS電路的使...

COMS電路由于輸入太大的電流,內部的電流急劇增大,除非切斷電源,電流一直在增大。這種效應就是鎖定效....
發表于 2020-06-26 05:45? 687次閱讀
TTL和CMOS門電路的區別  COMS電路的使...

三極管中的開關電路分析

三極管不僅可以對模擬信號放大,也可作為控制開關使用,作為開關使用的三極管處于截止與飽和狀態,其基本電....
發表于 2020-06-26 05:19? 260次閱讀
三極管中的開關電路分析

讀懂信號源:三、模擬信號發生器即模擬調制信號源

調制信號根據其調制信號的不同可分為模擬調制和數字調制。 正弦波信號含有三個獨立參數,幅度,頻率和相位。如果一個...
發表于 2020-06-25 13:10? 275次閱讀
讀懂信號源:三、模擬信號發生器即模擬調制信號源

virtex-5能支持NIM信號還是TTL?

嗨,我剛剛開始學習VHDL,我正在一個在FPGA上實現TDC的項目。 我有很多問題,我在這里寫了一些。 virtex...
發表于 2020-06-19 08:55? 51次閱讀
virtex-5能支持NIM信號還是TTL?

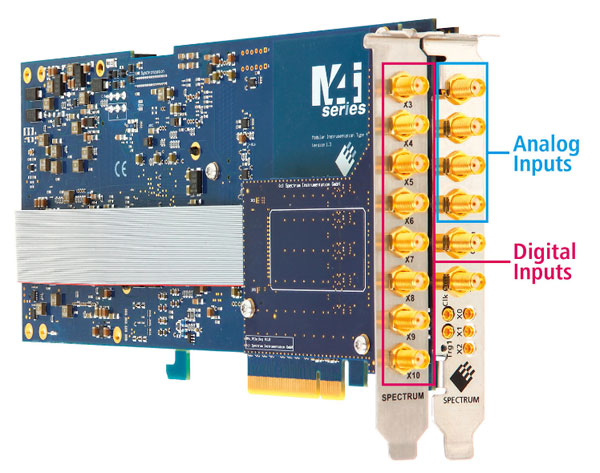

Spectrum儀器PCIe數字化儀可額外擴展8...
